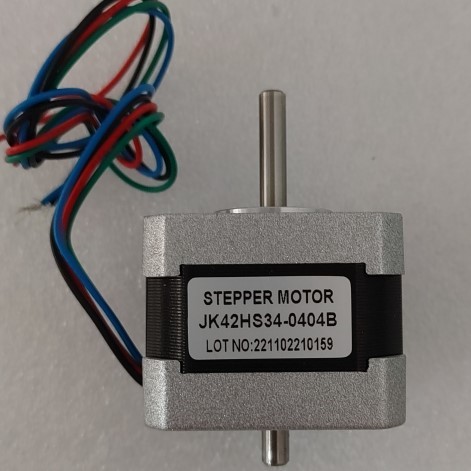

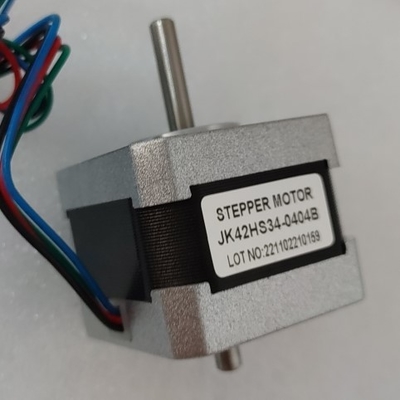

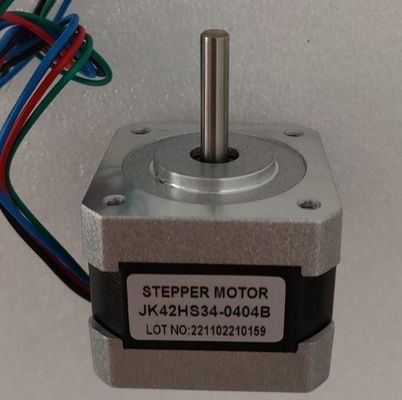

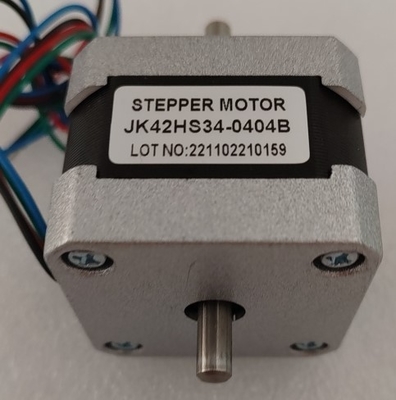

Impulse IM42HS34 Nema 17 moteur pas à pas 42HS34-0404B à double arbre pour imprimante 3D

IMPULSE IM42HS34 nema 17 moteur pas à pas 42HS34-0404B à double arbre pour imprimante 3D


1Spécification générale:

• Angle de pas: 1,8°
• Accurace de l'angle de pas: ± 5% ((pas complet, pas de charge)
• Résistance de précision: ± 10%
• Résistance à l'écoulement
• Hausse de température: 80°Cmax
• Température ambiante: -20°C à +50°C
• Résistance à l'isolation: 100 MΩ min. ,500VDC
• Résistance diélectrique: 500 VAC pendant 1 minute
• Le jeu radial de l'arbre: 0,02 Max. (450 g de charge)
• Le jeu axial de l'arbre: 0,08 Max. (450 g de charge)
• Force radiale maximale: 28 N (20 mm de la bride)
• Force axiale maximale: 10N

2. Néma 11 moteur pas à pasSpécification électrique:

Le conducteur du moteur pas à pas:JC0220


3.Moteur pas à pas à haute vitesseLes dimensions: (unité = mm)

Les avantages

• Faible coût du contrôle réalisé
• couple élevé au démarrage et à bas régime
• Résistance
• Simplicité de construction
• Peut fonctionner dans un système de commande en boucle ouverte
• Faible entretien
• Moins de risques de ralentissement ou de glissement
• Fonctionne dans n'importe quel environnement
• Peut être utilisé en robotique à grande échelle.
• Haute fiabilité
• L'angle de rotation du moteur est proportionnel à l'impulsion d'entrée.
• Le moteur a un couple complet à l'arrêt (si les enroulements sont alimentés)
• Le positionnement précis et la répétabilité du mouvement étant donné que les bons moteurs pas à pas ont une précision de 3 à 5% d'une étape et que cette erreur n'est pas cumulative d'une étape à l'autre.
• Excellente réponse au démarrage/arrêt/revers.
• Très fiable puisqu'il n'y a pas de brosses de contact dans le moteur.
• La réponse des moteurs aux impulsions d'entrée numériques fournit un contrôle en boucle ouverte, ce qui rend le moteur plus simple et moins coûteux à contrôler.
• Il est possible d'obtenir une rotation synchrone à très basse vitesse avec une charge directement couplée à l'arbre.
• Une large gamme de vitesses de rotation peut être réalisée car la vitesse est proportionnelle à la fréquence des impulsions d'entrée.

Applications

Les moteurs pas à pas contrôlés par ordinateur sont un type de système de positionnement de contrôle du mouvement.Ils sont généralement contrôlés numériquement dans le cadre d'un système en boucle ouverte pour une utilisation dans des applications de tenue ou de positionnement.

Dans le domaine des lasers et de l'optique, ils sont fréquemment utilisés dans les équipements de positionnement de précision tels que les actionneurs linéaires, les étapes linéaires, les étapes de rotation, les goniomètres et les supports de miroirs.Autres utilisations dans les machines d'emballage, et le positionnement des étapes pilotes de vannes pour les systèmes de contrôle des fluides.

Commercialement, les moteurs pas à pas sont utilisés dans les disquettes, les scanners à plat, les imprimantes d'ordinateur, les plotters, les machines à sous, les scanners d'image, les disquettes compactes, l'éclairage intelligent, les objectifs de caméra,Machines à commande numérique, plus récemment, dans les imprimantes 3D.
