Name: Axe de rainure de clavette du moteur servo 14mm de vitesse du passe-temps Nema34
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: JK86HSN120
Price: 260.00 USD
Availability: InStock

Aperçu Produits moteur pas à pas de boucle bloquée

Axe de rainure de clavette du moteur servo 14mm de vitesse du passe-temps Nema34

Détails sur le produit:

Lieu d'origine:	Jiangsu, Chine (continent)
Nom de marque:	Jkongmotor
Certification:	CE, ROHS,ISO9001
Numéro de modèle:	JK86HSN120

Conditions de paiement et expédition:

Quantité de commande min:	3-10PCS
Prix:	US$200~US$320/pcs
Détails d'emballage:	avec le carton d'exportation. grande quantité avec la palette
Délai de livraison:	Pour des échantillons, 7-15 jours/pour le groupe, 15-25days
Conditions de paiement:	T/T, paypal, Western Union, L/C
Capacité d'approvisionnement:	100000pcs/month

Contact

Description de produit détaillée

Type:	Boucle bloquée	Phase:	2
Non des avances:	4	Axe:	axe de rainure de clavette de 14mm
Taille de rainure de clavette:	16mm	Actuel:	6.0A
Tenir le couple:	12N.m	Courant:	oui
Utilisation:	Routeur de commande numérique par ordinateur	Tension:	2.6V
Mettre en évidence:	Moteur de vitesse du passe-temps Nema34 , moteur de vitesse de passe-temps d'axe de 14mm , Moteur servo du passe-temps Nema34

le kit Nema34 de passe-temps de commande numérique par ordinateur de 3 axes a fermé le conseil de pas de moteur servo + d'évasion Mach3 de boucle + le conducteur + l'alimentation d'énergie

Spécifications

article	valeur
Garantie	1 AN
Point d'origine	La Chine
Marque	Jkongmotor
Number modèle	Kits de moteur pas à pas de boucle bloquée de la NEMA 34
Phase	2
Type	Hybride
Actuel/phase	6A
Nom de produit	Moteur pas à pas de boucle bloquée de la NEMA 34
Angle d'étape	1,8 degrés
Longueur de moteur	78mm-155mm
Actuel	6A
Résistance	0.27Ω - 0.44Ω
Inductance	2mH - 3.8mH
Tenir le couple	4.6N.m - 13N.m
Nombre d'avances	4
Couple de détente	1.2kg.cm - 3.6kg.cm
Mots clés	kits de moteur pas à pas de 3axis 4axis

Article	Caractéristiques
Angle d'étape	1.8°
Hausse de la température	80℃max
Température ambiante	-20℃~+50℃
Résistance d'isolation	100 MΩ mn, 500VDC
Résistance diélectrique	500VAC pour 1minute
Jeu radial d'axe	0.02Max. (450g-load)
Jeu axial d'axe	0.08Max. (450g-load)
Force radiale maximale	220N (20mm de la bride)
Force axiale maximale	60N

Modèle non.	Angle d'étape	Longueur de moteur	Actuel/phase	Résistance/phase	Inductance/phase	Tenir le couple	# des avances	Couple de détente	Inertie de rotor
	(°)	(L) millimètre		Ω	MH	N.m	Non.	Kg.cm	² de g.cm
JK86HSN45	1,8	78	6	0,27	2	4,6	4	1,2	1400
JK86HSN65	1,8	100	6	0,27	2,2	6,8	4	1,9	2200
JK86HSN85	1,8	115	6	0,36	3,8	8,5	4	2,4	2700
JK86HSN120	1,8	155	6	0,44	3,8	13	4	3,6	4000

En haut seulement pour les produits représentatifs, des produits de la demande spéciale peuvent être faits selon la demande de client.

Paramètres appropriés d'alimentation d'énergie :


Modèle d'alimentation d'énergie	Tension d'entrée	Tension de sortie	Puissance	Poids	Taille
S-300-48	AC110V/220V	DC48V	300W	0.7kg	21511550mm
S-1000-48	AC110V/220V	DC48V	1000W	1.5kg	24524565mm
S-360-60	AC110V/220V	DC60V	360W	0.7kg	21511550mm
S-1200-60	AC110V/220V	DC60V	1200W	1.5kg	24524565mm

Caractéristiques d'alimentation d'énergie : Cette série de produits a la polyvalence forte et peut être appliquée à de divers types de produits tels que des lampes, la surveillance, la sécurité, le matériel de transmission, etc.

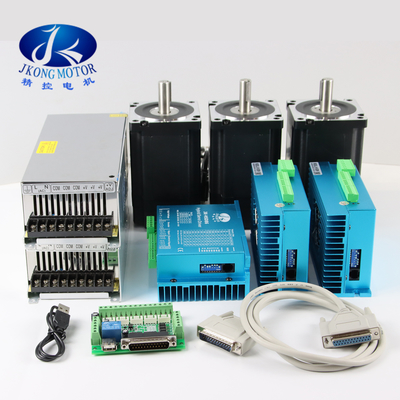

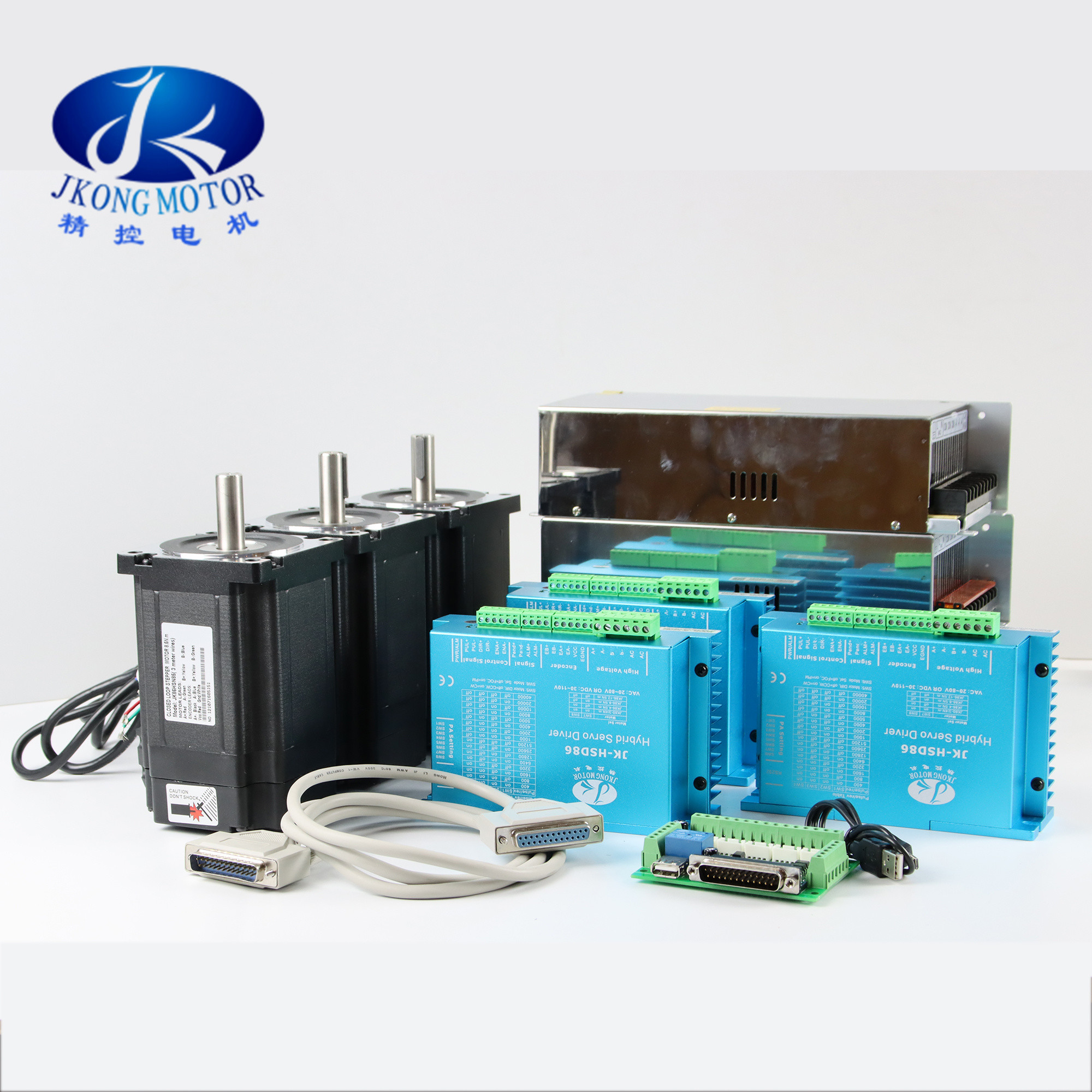

Vous pouvez recevoir : 1. 3Pcs moteur pas à pas de boucle bloquée de la NEMA 34 + alimentation de l'énergie 3Pcs + conducteur de 3PCS JK-HSD86 + d'autres pièces
2. 3Pcs moteur pas à pas de boucle bloquée de la NEMA 34 + alimentation de l'énergie 1Pcs + conducteur de 3PCS JK-HSD86 + d'autres pièces

Non.	Tension de sortie	Quantité de moteur	Quantité d'approvisionnement	Conducteur	Autre
1	48V	moteur de la boucle 3pcs bloquée	3pcs — — 300W	3pcs -- JK-HSD86	conseil + câble + usb
2	48V	moteur de la boucle 3pcs bloquée	1pcs — — 1000W	3pcs -- JK-HSD86
3	60V	moteur de la boucle 3pcs bloquée	3pcs — — 360W	3pcs -- JK-HSD86
4	60V	moteur de la boucle 3pcs bloquée	1pcs — — 1200W	3pcs -- JK-HSD86

Caractéristiques de moteur :

1. À basse température (statique, le courant est presque zéro, aucune chaleur).
2.Smoothing (basé sur la technologie de filtrage douce actuelle d'algorithme et de vecteur de contrôle de vecteur d'espace de vecteur de retour,
la résonance basse fréquence préoccupée traditionnelle de moteur de progression a une résistance très bonne).
3. industrie applicable : distributeur/machine de travail du bois/machine de soudure/machine de vis/machine de tirette/éolienne/
machine de placement/machine de conditionnement/machine machine de gravure/laser/LED/matériel électronique.
4. la grande sortie de couple dans certains cas peut simplifier la complexité de la machine.

Application :

Les moteurs pas à pas de JKONGMOTOR sont très utilisés dans la machine de gravure, traceur de coupe, machine textile, l'imprimante 3D, médicale
dispositifs, matériel d'éclairage d'étape, robot, machine de commande numérique par ordinateur, fontaine de musique et tout autre équipement automatique industriel.

Conducteur Parameters de moteur :


Caractéristiques
Tension d'entrée	24~80VAC/24~110VDC
Courant de sortie	2.4~7.2A (CRÊTE)
Fréquence d'impulsion	0~100KHz
MicroSteps	16 MicroSteps
Utilisant l'environnement	-5~50℃, avoiddust, gaz corrosif de teperatureand élevé
Environnement de stockage	-20~+80℃, évitent la lumière du soleil directe

Conducteur Features de moteur :

1, la dernière technologie transformatrice numérique à 32 bits
2, algorithme de contrôle avancé pour la conversion de fréquence actuelle et variable variable
3, génération à basse température, basse vibration de moteur et opération stable
4, micro-segmentation intégrée
5, bons fonctionnement et à faible bruit
6, paramètre intégré puissance-sur le functio de automatique-accord
7, subdivision plaçant (à moins de 400~51200) avec la surintensité, surtension, protection de sousvoltage

La caractéristique du couple de sortie :

1) Plus le courant réel du moteur est grand, plus le couple de sortie est grand, mais plus de cuivre la perte (² de P=I R) du moteur, plus la chaleur que le moteur produit ;
2) plus la tension d'alimentation du conducteur est haute, plus le couple ultra-rapide du moteur est haut ;
3) il peut voir du diagramme caractéristique de fréquence de moment du moteur de progression que la grande vitesse est plus petite que le couple moyen et à vitesse réduite.

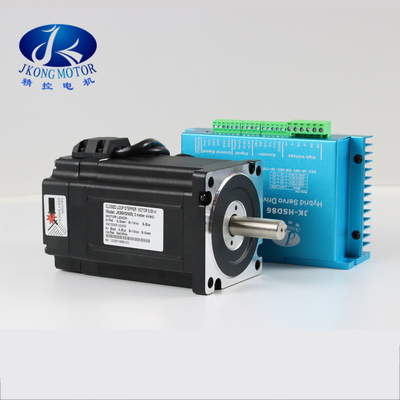

Axe de rainure de clavette du moteur servo 14mm de vitesse du passe-temps Nema34 1

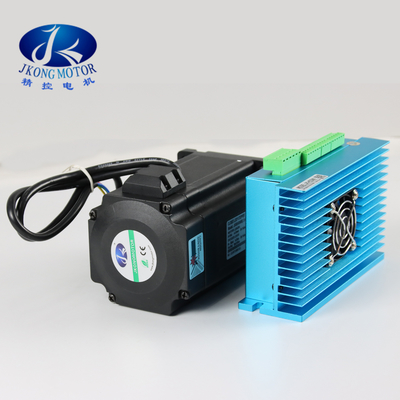

Axe de rainure de clavette du moteur servo 14mm de vitesse du passe-temps Nema34 2
