| Lieu d'origine: | Jiangsu, Chine (continent) |
| Nom de marque: | Jkongmotor |
| Certification: | CE, ROHS,ISO9001,REACH |
| Numéro de modèle: | JK86BLS71-24 |
| Quantité de commande min: | 10pcs |
|---|---|
| Prix: | US$58-$88.00 |
| Détails d'emballage: | avec le carton d'exportation. grande quantité avec la palette |
| Délai de livraison: | Pour des échantillons, 7-15 jours/pour le groupe, 15-25days |
| Conditions de paiement: | T/T, paypal, Western Union, L/C |
| Capacité d'approvisionnement: | 100000pcs/month |
| nom: | Moteurs de Bldc avec la carte de puissance du contrôleur RS485 | Tenir le couple: | 0.7N.m |
|---|---|---|---|
| Longueur du corps: | 84.5mm | Numéro de phase: | 3PHASE |
| Nombre de pôles: | 8 | Tension évaluée: | 220V |
| Vitesse nominale: | 3000rpm | Puissance évaluée: | 400W |
| Conducteur assorti: | carte de puissance avec RS485 | Actuel: | 6.3A |
| Surligner: | moteurs de 400w Bldc,RS485 contrôleur Bldc Motors,moteur sans brosse de C.C 220V |
||
220V 3000Rpm 400w Bldc moteurs avec RS485 contrôleur carte de pilote
JK86BLS71-24+ carte de pilote avec RS485, isolation de sécurité haute et basse tension; contrôle du moteur FOC vectoriel non inducteur, 400W 220VAC, puissance jusqu'à 400w
1Spécification du moteur CC sans balai:
Nom du produit: moteur à courant continu sans balaiNombre de phase: 3 phases
Nombre de Polonais: 4 Polonais /8 Polonais /10 Polonais
Voltage nominal: 24 v / 36 v / 48 v / 310 v
Vitesse nominale: 3000 rpm /4000 rpm /ou personnalisée
Le couple nominal: personnalisé
Courant nominal: personnalisé
Puissance nominale: 23w à 2500W
| Modèle | Pour les appareils de surveillance des risques |
| Voltage | Pour les appareils électroniques |
| Le couple | 0.7 N.m. |
| Vitesse | Pour les véhicules à moteur: |
| Actuel | 6.3A |
| Le pouvoir | 400 watts |
| Longueur du corps | 84.5 mm |
| Le type | moteur bldc avec capteur hall |
Veuillez noter: Accepter la personnalisation, telle que l'encodeur, la boîte de vitesses, le freinage ou d'autres paramètres dont le client a besoin.
| Série de produits | Les Polonais non. | Voltage nominal | Vitesse nominale | Le couple nominal | Puissance nominale | Longueur du moteur |
| Moteur BLDC de 42 mm | 8 | 24 v | Pour les véhicules à moteur | 00,0625 à 0,25 N.m. | 26 à 105w | 41 à 100 mm |
| Moteur BLDC de 57 mm | 4 | 36 v | Pour les véhicules à moteur | 0.055 à 0.44 N.m. | 23 à 184w | 37 à 107 mm |
| Moteur BLDC de 60 mm | 8 | 48 v | Pour les véhicules à moteur: | 00,3 à 1,2 N.m. | 94 à 377w | 78 à 120 mm |
| Moteur BLDC de 80 mm | 4 | 48 v | Pour les véhicules à moteur: | 00,35 à 1,4 N.m. | 110 à 440 watts | 78 à 138 mm |
| Moteur BLDC de 86 mm | 8 | 48 v | Pour les véhicules à moteur: | 00,35 à 2,1 N.m. | 110 à 660 watts | 71 à 138,5 mm |
| Moteur BLDC de 110 mm | 8 | électronique | Pour les véhicules à moteur: | 1.65 à 6.6 N.m. | 518 à 2073w | 83 à 173 mm |
| Moteur BLDC de 130 mm | 10 | électronique | Pour les véhicules à moteur: | 2.39 à 11.94 N.m. | 750 à 2500 watts | 115 à 190 mm |
| En ce qui concerne les produits représentatifs, les produits de demande spéciale peuvent être fabriqués selon la demande du client. | ||||||
- Je suis désolé.
2Spécification électrique du moteur à courant continu:
| Modèle | ||||||
| Spécification | Unité | Pour les appareils à commande numérique | Pour les appareils à combustion | Pour les appareils à commande numérique | Pour les véhicules à moteur: | Pour les appareils à commande numérique |
| Nombre de phases | Phases | 3 | ||||
| Un peu de polonais | Les Polonais | 8 | ||||
| Voltage nominal | VDC | 48 | ||||
| Vitesse nominale | Rpm | 3000 | ||||
| Le couple nominal | N.m. | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| Courant nominal | Ampères | 3 | 6.3 | 9 | 11.5 | 18 |
| Puissance nominale | W | 110 | 220 | 330 | 440 | 660 |
| Le couple maximal | N.m. | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Courant de pointe | Ampères | 9 | 19 | 27 | 35 | 54 |
| Retour sur la F.M.E. | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Constante de couple | N.m.A. | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| Intérêt du rotor | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Longueur du corps | mm | 71 | 84.5 | 98 | 115.5 | 138.5 |
| Le poids | Poids de la pâte | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Capteur | Je vous en prie. | |||||
| Classe d'isolation | B. Pour | |||||
| Niveau de protection | Intérêt à l'environnement | |||||
| Température de stockage | -25 ̊+70°C | |||||
| Température de fonctionnement | -15 ̊+50°C | |||||
| Humidité de travail | RH <= 85% | |||||
| Environnement de travail | Pas de lumière directe, pas de gaz non corrosif, pas de gaz inflammable, pas de brouillard de pétrole, pas de poussière. | |||||
| Hauteur | 1000 m ou moins | |||||

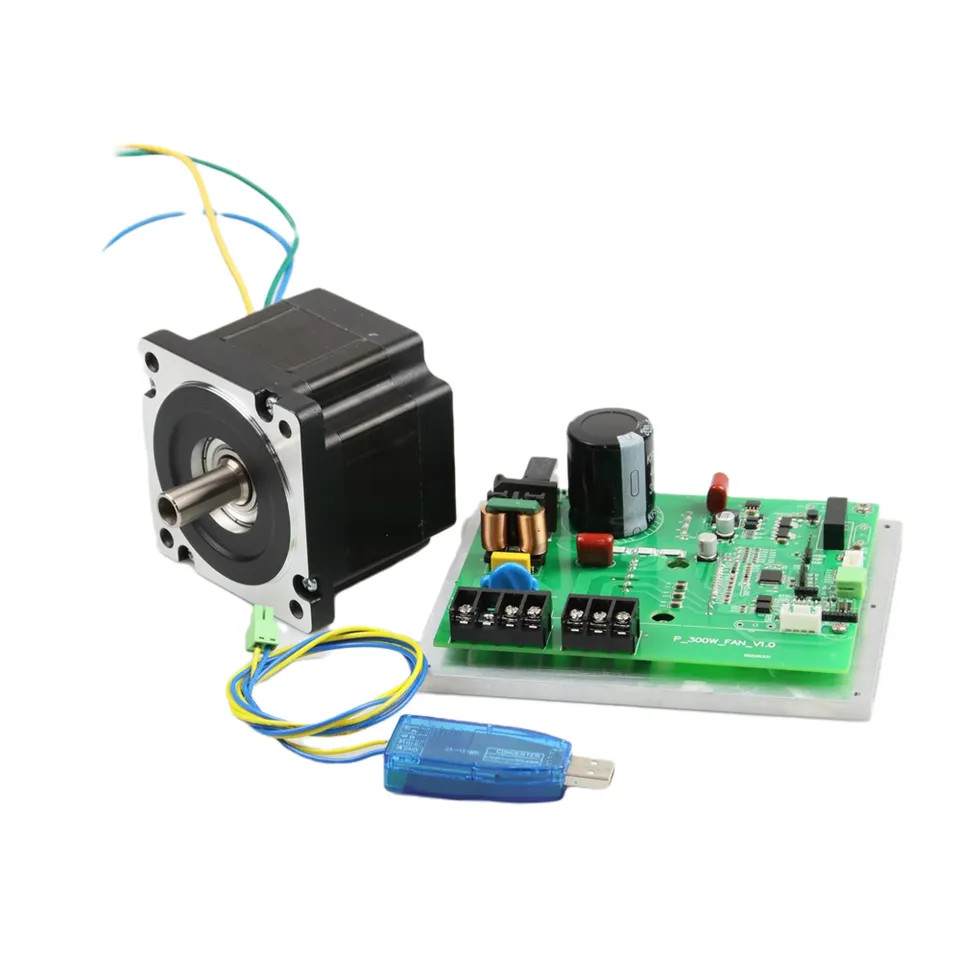

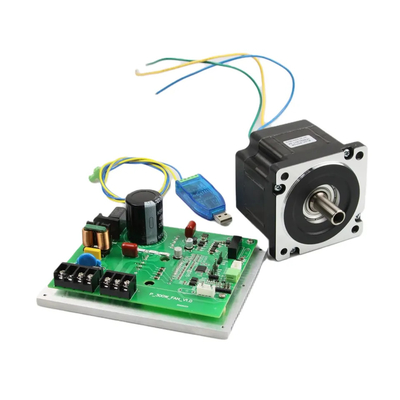

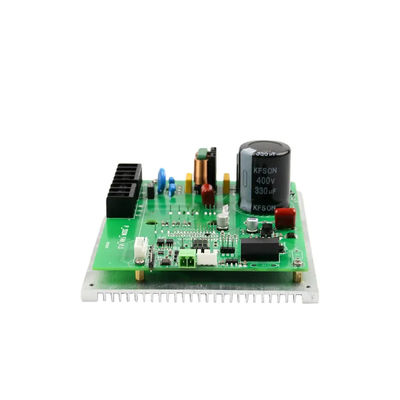

3Photo du JK86BLS71-24 avec le contrôleur RS485:
4- Équipement de production:
5.Procédure de production:
6- Personnalisé.demoteur électrique sans balai:
7.Avantagesd'un moteur bldc carré de 4000 tr/min:
Stabilité de la vitesse
Les capteurs d'effet Hall intégrés dans le moteur BLDC détectent le changement de polarité d'un pôle N à un pôle S pendant la rotation du rotor.la vitesse du rotor est déterminéeCes informations sont ensuite transmises au circuit d'entraînement pour régler la vitesse de la séquence de commutation.
Opération à grande vitesse
Les systèmes à courant continu brossés et sans brosses fournissent un couple plat sur une large plage de vitesses tandis que les moteurs à courant alternatif perdent souvent de leur couple à mesure que la vitesse augmente.
