Oaperçu

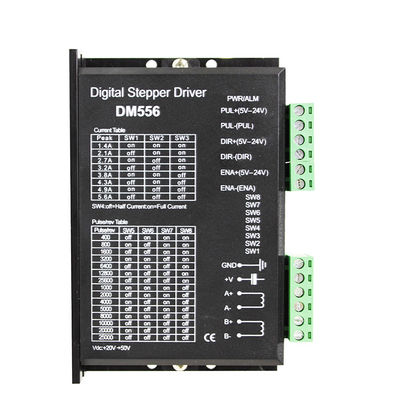

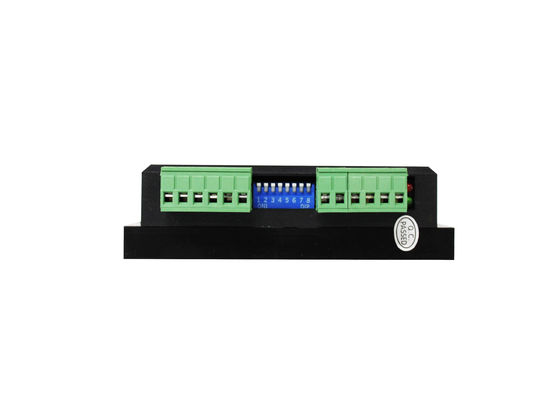

Le DM556 est un pilote pas à pas numérique hautes performances de nouvelle génération basé sur DSP avec un algorithme de contrôle avancé.Les moteurs entraînés par le DM556 peuvent fonctionner avec beaucoup moins de bruit et beaucoup moins de vibrations que les autres pilotes du marché.Le DM556 possède la caractéristique de réduire le bruit, les vibrations et le chauffage.La tension du DM556 est DC 20V-50V.Il convient à tous les moteurs pas à pas hybrides biphasés dont le courant est inférieur à 5,6 A.Il existe 15 types de micro pas de DM542.Le nombre de pas maximum du DM556 est de 25 000 pas/tour (le micropas est de 1/128).Sa plage de courant est de 1,4 A à 5,6 A et son courant de sortie a 8 décrochages.Le DM556 dispose de fonctions de protection automatique contre les semi-débits, les surtensions, les sous-tensions et les surintensités.
Il est plus économique que le DM542 et d'autres pilotes.De plus, il peut correspondre aux moteurs pas à pas NEMA17, NEMA23 et NEMA34.
Et il est largement utilisé dans les systèmes CNC.
Cindicateur commun du pilote de moteur pas à pas 2 phases
| Phénomène |
Raison |
La solution |
|
Le voyant rouge est allumé.
|
1. Un court-circuit des fils du moteur. |
Inspecter ou changer les fils |
| 2. La tension externe est supérieure ou inférieure à la tension de fonctionnement du pilote. |
Réglez la tension dans une plage raisonnable |
| 3. Raison inconnue |
Retourner la marchandise |
Qu'est-ce que la segmentation des conducteurs ?Quelle est la relation entre la vitesse du moteur pas à pas et la fréquence des impulsions ?
En raison de la structure unique du moteur pas à pas, il est marqué avec "l'angle de pas inhérent du moteur" lors de la sortie d'usine (par exemple, 0,9°/1,8°, indiquant que l'angle de rotation de chaque pas du demi-pas est 0,9° et celle de l'ensemble du pas est de 1,8°).
Cependant, dans de nombreux contrôles de précision et occasions, l'angle de pas entier est trop grand, affectant la précision du contrôle, et les vibrations sont trop importantes, de sorte que de nombreuses étapes sont nécessaires pour compléter un angle de pas naturel du moteur, qui est le soi-disant entraînement de subdivision, le dispositif électronique qui peut réaliser cette fonction est appelé pilote de subdivision.
Applications du pilote de moteur pas à pas
Il peut être appliqué dans une variété d'équipements et d'instruments d'automatisation à petite échelle, tels que la machine à étiqueter, la machine de découpe, la machine à emballer, la machine à dessiner, la machine à graver, la machine CNC, etc.Il fonctionne toujours bien lorsqu'il est utilisé dans des équipements nécessitant peu de vibrations, un faible bruit, une haute précision et une grande vitesse.
