Lieu d'origine: | Jiangsu, Chine (continent) |
Nom de marque: | Jkongmotor |
Certification: | CE, Rohs, ISO,Reach... |
Numéro de modèle: | La NEMA 17 a intégré le moteur pas à pas |
Quantité de commande min: | 3-10PCS |
---|---|
Détails d'emballage: | échantillon avec le carton d'exportation. grande quantité avec la palette |
Délai de livraison: | Pour des échantillons, 7-15 jours/pour le groupe, 15-25days |
Capacité d'approvisionnement: | 100000pcs/month |
Nom: | moteur pas à pas avec l'encodeur intégré | Type de moteur: | Moteur pas à pas intégré pour l'imprimante 3d |
---|---|---|---|
Name modèle: | STM a intégré des Steppers | Tension évaluée: | 36V |
actuel: | 1A | Tenir le couple: | 0.48NM |
Longueur du corps: | 47mm | Axe: | 5mm |
Utilisation: | L'impression, l'AOI, la liaison de panneau, l'équipement de transfert, etc. en carte PCB ont rapport | ||
Surligner: | Moteurs pas à pas intégrés 1,8 degrés,La NEMA 17 de CANopen CiA402 a intégré le moteur pas à pas |

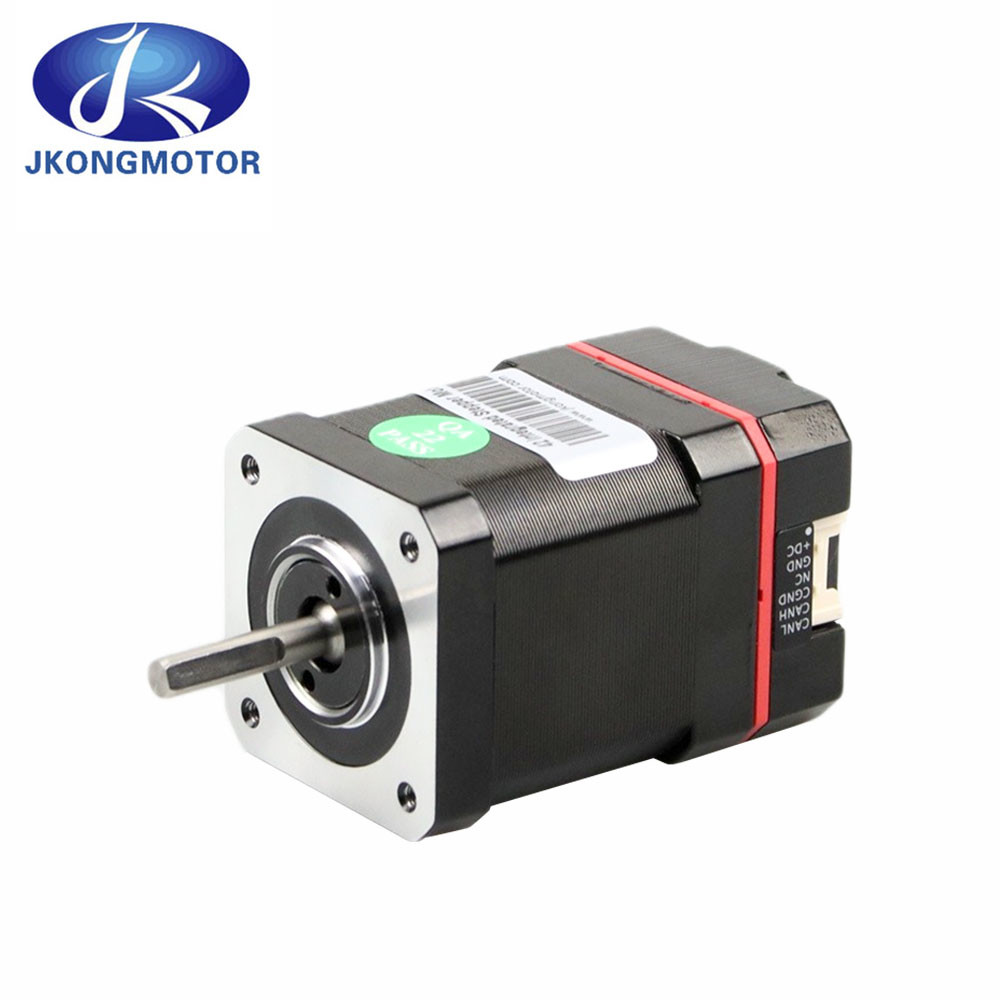

RS485 CANopen 0.48N.M/0.72N.M Nema 17 a intégré le moteur pas à pas de boucle bloquée avec l'appui CANopen standard CiA402 du conducteur 47/60mm
Moteurs pas à pas intégrés. Les moteurs pas à pas intégrés fondent le moteur d'étape plus des composants d'entraînement et de contrôle dans un à un dispositif. Les steppers intégrés offrent une conception qui fait gagner de la place qui réduit le câblage et l'économise sur le coût au-dessus du moteur et des composants distincts d'entraînement.
STM est une commande + un moteur + un boîtier de commande, moteur d'étape de fusion, commande, et technologies de contrôleur dans une épargne sur l'espace, un câblage et un coût à un dispositif et offrants au-dessus de moteur et de solutions conventionnels d'entraînement. Les modèles de « S » offrent des options de contrôle telles que l'étape et la direction, l'entrée analogique, le contrôle de manette, et les commandements de centre serveur utilisant le langage de commande de SI (câble coaxial). Le câble coaxial tient compte du contrôle par l'intermédiaire des commandes périodiques envoyées d'un dispositif de centre serveur tel qu'un PC ou un PLC. Ceci permet à l'utilisateur d'effectuer un grand choix de mouvement, d'entrée-sortie, et de tâches d'état de fonctionnement du système en temps réel par l'intermédiaire d'un dispositif périodique de centre serveur.
1. la NEMA hybride 17 de 42mm a intégré des spécifications de Genaral de moteur pas à pas :
Nom | Moteur pas à pas avec l'encodeur intégré |
Modèle | Moteur pas à pas intégré pour l'imprimante 3d |
Type de moteur | STM a intégré des Steppers |
Tension évaluée | 21v | 36v |
Tenir le couple | 0.48N.m / 0.72N.m |
Angle d'étape | 1,8 degrés |
Actuel | 0.8A | 2.0A |
Axe | axe de D-coupe de 5mm |
Contrôle de soutien | CANopen CiA402 |
Utilisation | L'impression, l'AOI, la liaison de panneau, l'équipement de transfert, etc. en carte PCB ont rapporté l'équipement ; |
2, caractéristiques de conducteur intégré de contrôleur de moteur pas à pas :
1) : Une nouvelle génération de technologie à 32 bits de DSP.
2) : Protocole standard de CANopen CiA402 de soutien.
3) : terminal de fonction d'entrée de 4 manières, terminal bidirectionnel de fonction de sortie.
4) : Le délabrement de couple est réduit, et la vitesse peut atteindre 3000rpm.
5) : Sortie intégrée d'alarme pour le contrôle faciles.
6) : Ajustez intelligemment actuel, réduisez la vibration, le bruit et la chaleur, et l'efficacité d'augmentation de 35%.
7) : Chaîne de tension : DC24~36V.
8) : 16 subdivisions réglables, le défaut est 1000pulse/r.
9) : Excellente grande vitesse et rigidité, intégration parfaite de servo et de pas.
10) : Avec la surtension, le sousvoltage, la surintensité et d'autres fonctions de protection.
11) : Conception intégrée avec le moteur d'entraînement. Installation facile, petite empreinte de pas et câblage simple.
3, application de moteur pas à pas intégré d'entraînement :
L'impression, l'AOI, la liaison de panneau, l'équipement de transfert, etc. en carte PCB ont rapporté l'équipement ; équipement relatif de caméra tel que la caméra et l'empreinte digitale ; machine en cristal solide, machine à connecter de fil, machine de distribution, séparateur de faisceau, et machine de bande de paquet dans l'emballage.
4, spécifications générales de moteur servo intégré d'étape :
Spécifications | Série d'ISM42-C | |||
Unité | Minimum | Typique | Maximum | |
Courant de sortie | 0.8~2.0 | - | 2 | |
Tension d'entrée | Volts continu | 24 | 24 | 36 |
Courant d'entrée évalué | mA | 10 | 10 | 50 |
Tension d'entrée évaluée | V | - | 24 | 24 |
Fréquence d'impulsion | kilohertz | 0 | - | 200 |
Résistance d'isolation | MΩ | 100 | - | - |
5, données de Techical :
Données de Techical | |||
Nom | Unité | ISM42-C1 | ISM42-C2 |
phase | Phase | 2 | 2 |
Tension évaluée | V (C.C) | 21~36 | 24~36 |
Courant de sortie | 0.8~2.0 | 0.8~2.0 | |
Tenir le couple | N.m | 0,48 | 0,72 |
Longueur de moteur | millimètre | 47 | 60 |
Poids | Kilogramme | 0,5 | 0,65 |
Catégorie d'isolation | - | B | B |
Température de fonctionnement | ℃ | 0~55 | 0~55 |
6, description terminale :
Description terminale | |||
Pin | Fonction | Note | Schéma d'interface |
PWR | Indicateur de puissance | Indicateur de mise en marche | |
ALM | Indicateur d'alarme | Alarme pêchant l'indicateur | |
X0-X3 | terminal de 4 entrées | Terminal d'entrée-sortie, alimentation d'énergie de signal 24V, appui NPN et modes de câblage de PNP deux, modification terminale de logiciel de fonction de soutien | |
XCOM | Entrée commune | ||
Y0-Y1 | terminal de sortie 2 | ||
YCOM | Sortie commune | ||
CANH | Terminal de réseau de télécommunications | Câble de communication de CANH | |
CANL | Terminal de réseau de télécommunications | Câble de communication de CANL | |
+DC | Terminal positif de puissance fournie | DC24~36V | |
LA terre | Terminal négatif de puissance fournie |
7, terminal d'entrée-sortie :
Terminal d'entrée-sortie : | ||
Pin | Nom | Fonction |
X0 | Terminal d'entrée | Terminal d'entrée-sortie, alimentation d'énergie de signal 24V, appui NPN et modes de câblage de PNP deux, modification terminale de logiciel de fonction de soutien |
X1 | ||
X2 | ||
X3 | ||
XCOM | Terminal commun d'entrée | |
Y0 | Terminal de sortie | Le terminal de sortie, le courant maximum d'entraînement est 50mA, modificatio terminal de logiciel de fonction de soutien |
Y1 | ||
YCOM | Terminal de sortie commun |
8, arrangements d'interrupteur à positions multiples :
Arrangements d'interrupteur à positions multiples : | ||
Pin | Signe | Fonction |
1 | SW1 | SW1 : Résistance terminale |
2 | SW2 | SW2-5 : Positionnement d'adresse |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, arrangement de port de puissance :
Arrangement de port de puissance : | ||
Pin | Nom | Fonction |
CANL | Port de communication | Ligne de communication de CANL CANH |
CANH | ||
CGND | Adresse de communication | Ligne de communication de BOÎTE |
OR | ||
LA terre | Port de puissance | C.C : 24V~ 36V |
+DC |
10, libération d'alarme :
Libération d'alarme : | |||
Code d'erreur | L'information d'erreur | Voyant d'alarme d'ALM | Rajustement |
Err1 : (0x01) | Surintensité ou court-circuit entre phases | Remise de puissance-vers le bas | |
Err2 : (0x02) | La tension d'alimentation électrique est trop haute | Serrure/réinitialisation automatique | |
Err3 : (0x03) | La tension d'alimentation électrique est si basse | Serrure/réinitialisation automatique | |
Err5 : (0x05) | Hors du torlance | Remise de puissance-vers le bas |
11, environnement d'utilisation :
Environnement d'utilisation : | ||
Méthode de refroidissement | Refroidissement de radiateur | |
Environnement d'utilisation : | Environnement d'utilisation | Gardez à partir de l'autre équipement de chauffage aussi loin que possible, évitez la poussière, brouillard d'huile, gaz corrosif, endroits forts de vibration, interdisez le gaz inflammable et la poussière conductrice |
La température | 0℃ | 50℃ | |
Humidité | 40 | Rhésus de 90 % (aucune condensation) | |
Choc | 10 | 55Hz/0.15mm | |
Température de stockage | -20℃ | +80℃ |
12, produit dimensionne : (Unit=mm)
13, conception adaptée aux besoins du client :
Si ce moteur ne s'assortissent pas avec votre demande. Sentez svp librement pour entrer en contact avec nous, nous peut faire l'axe adapté aux besoins du client/enroulement/bride de support/câble/connecteur/encodeur/frein/boîte de vitesse et d'autres. Nous voulons bien des travaux côte à côte avec vous et votre équipe pour concevoir un moteur qui adaptera les besoins précis de votre application. Tous les ingénierie et appui est faite sur place.
14, types adaptés aux besoins du client d'axe :
