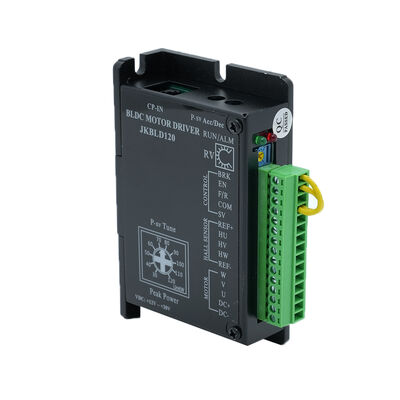

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC
video
Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC
Détails sur le produit:
Lieu d'origine: Jiangsu, Chine (continent)
Nom de marque: Jkongmotor
Certification: CE, ROHS,ISO9001
Numéro de modèle: JKBLS120
Conditions de paiement et expédition:
Quantité de commande min: 3-10PCS
Prix: US $17.00 - US $22.00
Détails d'emballage: avec le carton d'exportation. grande quantité avec la palette
Délai de livraison: Pour des échantillons, 7-15 jours/pour le groupe, 15-25days
Conditions de paiement: T/T, paypal, Western Union, L/C
Capacité d'approvisionnement: 50000 PCs/mois
Contact
Description de produit détaillée
Type de moteur: MOTEUR DE C.C Tension d'entrée: 12V- 30V
De vitesse de moteur: 20000rpm Poids: 0.6CE ROHSkg
Certifié: CE ROHS Moteur assorti: 0 - 120W
Mettre en évidence:

conducteur de moteur de bldc

,

CONDUCTEUR DE MOTEUR

Conducteur sans brosse JKBLD120 de moteur de C.C de 10V~30VDC 0A-8A pour le moteur de 0-120w Bldc



Moteurs de costume :

Modèle
Spécifications Unité JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
Numéro de phase Phase 3
Nombre de Polonais Polonais 4
Tension évaluée Volts continu 36
Vitesse nominale T/MN 4000
Couple évalué N.m 0,11 0,22 0,33 0,44
Courant évalué Ampères 2 3,6 5,3 6,8
Puissance évaluée W 46 92 138 184
Couple maximal N.m 0,33 0,66 1 1,32
Courant de pointe Ampères 6,8 11,5 15,5 20,5
Dos E.M.F V/Krpm 7,7 7,4 7,3 7,1
Constante de couple N.m/A 0,073 0,07 0,07 0,068
Inertie de rotor g.c㎡ 75 119 173 230
Longueur du corps millimètre 47 67 87 107
Poids Kilogramme 0,44 0,75 1 1,25
Capteur Honeywell
Classe d'isolation B
Degré de protection IP30
Température de stockage -25~+70℃
Température de fonctionnement -15~+50℃
Humidité fonctionnante Rhésus de 85%
Environnement de travail Extérieur (aucune lumière du soleil directe), aucun gaz corrosif, aucun gaz inflammable, aucun brouillard d'huile, aucune poussière
Altitude 1000 mètres ou moins


    Modèle
Spécifications Unité JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
Numéro de phase Phase 3
terre d'ombre de Polonais Polonais 8
Tension évaluée Volts continu 48
Vitesse nominale T/MN 3000
Couple évalué N.m 0,3 0,6 0,9 1,2
Courant évalué Ampères 2,8 5,2 7,5 9,5
Puissance évaluée W 94 188 283 377
Couple maximal N.m 0,9 1,8 2,7 3,6
Courant de pointe Ampères 8,4 15,6 22,5 28,5
Dos E.M.F V/Krpm 12,1 12,6 12,4 13,3
Constante de couple N.m/A 0,116 0,12 0,118 0,127
Inertie de rotor Kg.c㎡ 0,24 0,48 0,72 0,96
Longueur du corps millimètre 78 99 120 141
Poids Kilogramme 0,85 1,25 1,65 2,05
Capteur Honeywell
Classe d'isolation B
Degré de protection IP30
Température de stockage -25~+70℃
Température de fonctionnement -15~+50℃
Humidité fonctionnante <>
Environnement de travail Aucune lumière du soleil directe, gaz non-corrosif, gaz inflammable, brouillard d'huile, aucune poussière.
Altitude 1000m ou ci-dessous



Paramètre Minute Évalué Maximum Unité
Moteur Hall Sensor Angle 120°/240°
Entrée d'alimentation CC 12 24 30 V
Conduisez la sortie actuelle   5 8
De vitesse de moteur approprié 0   20000 T/MN
Hall Sensor Voltage 4,5 5 5,5 V
Hall Sensor Current   20   mA
Potentiomètre externe   10K   Ω



Marque

définissez

DC+/DC-

L'entrée d'alimentation d'énergie (DC12V~DC30V) ne font pas l'erreur pour + et -

U, V, W

Les fils de connexion de moteur relient les fils épais

HU, HT, Hw

Le fil de connexion de signal de Hall se relient     (fils minces HU, HT, Hw)

REF+

Alimentation d'énergie de Hall + (pour entrée +5V de hall de moteur)

Référence

Alimentation d'énergie de Hall - (au sol de hall relier ce port)

VCC

Port externe d'alimentation d'énergie de potentiomètre (juste peut employer pour le potentiomètre, ne peut pas pour d'autres circuits externes)

LE SV

Terminal externe de potentiomètre (voir le règlement de vitesse de note)



COM

port commun (de bas niveau)

F/R

Direction : inversion en avant et de bas niveau balançante ou de haut niveau         note 1

En

Permettez : de haut niveau/arrêt de bas niveau/course           note 1

BRK

Frein rapide : de haut niveau/arrêt de bas niveau/course         note 1



Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC 0

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC 1

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC 2

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC 3

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC 4

Conducteur sans brosse de moteur de C.C JKBLD120 10V~30VDC 0A-8A pour le moteur de 0-120w BLDC 5

Produit Tag:

conducteur de moteur de bldc de 3 phases,

CONDUCTEUR DE MOTEUR,

conducteur de moteur de bldc
