Lieu d'origine: | Jiangsu, Chine (continent) |
Nom de marque: | Jkongmotor |
Certification: | CE, ROHS,ISO9001 |
Numéro de modèle: | CWD556-A |
Quantité de commande min: | 3-10PCS |
---|---|
Prix: | US $20 - US $25 |
Détails d'emballage: | avec le carton d'exportation. grande quantité avec la palette |
Délai de livraison: | Pour des échantillons, 7-15 jours/pour le groupe, 15-25days |
Conditions de paiement: | T/T, paypal, Western Union, L/C |
Capacité d'approvisionnement: | 30000 PCs/mois |
Type de moteur: | Contrôleur CWD556-A de moteur pas à pas | Le courant de sortie: | 1.4A - 5.6A |
---|---|---|---|
Tension d'entrée: | 20-50VDC | Lester: | Environ 300 g |
Agréé: | CEROHS | Moteur assorti: | Moteur de progression Nema23/NEMA17 |
Type de moteur: | MOTEUR PAS À PAS | Application: | Nema23 moteur pas à pas de 2 phases |
Surligner: | Pilote pas à pas numérique CWD556-A,pilote pas à pas numérique NEMA17,pilote de moteur pas à pas NEMA17 |

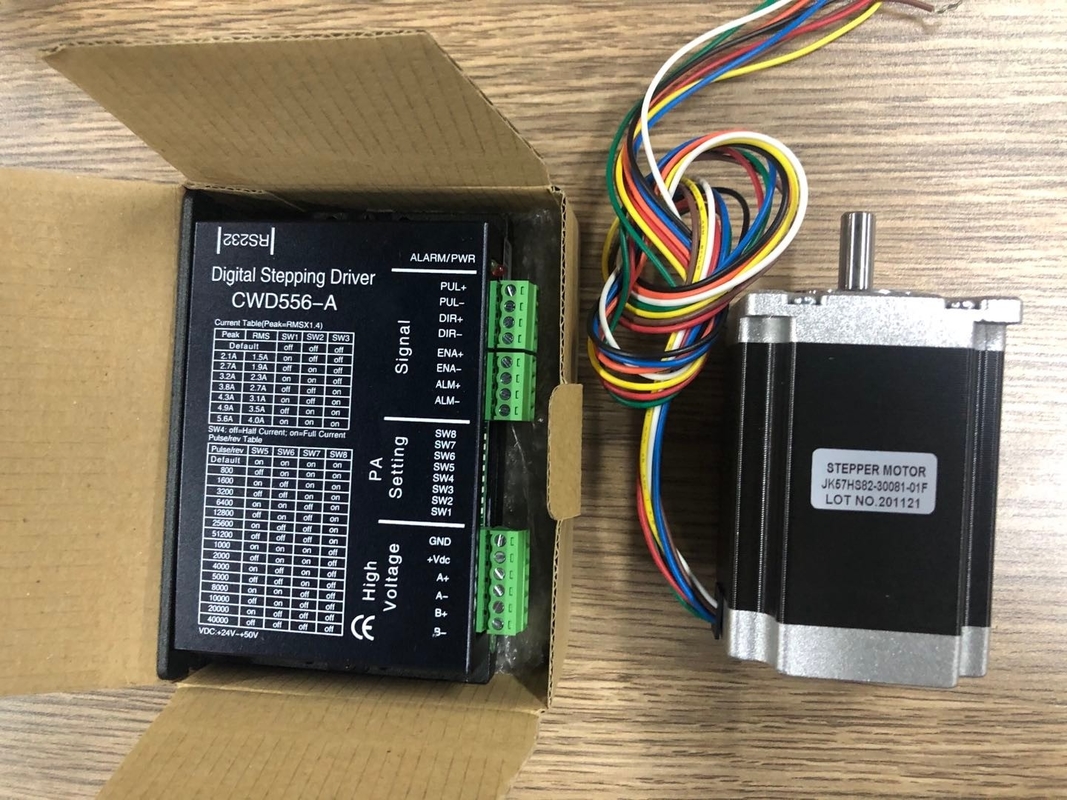

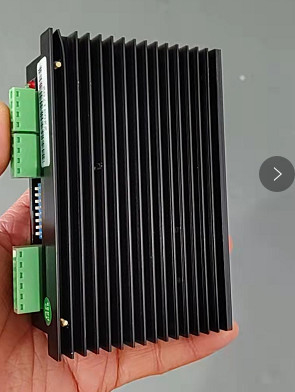

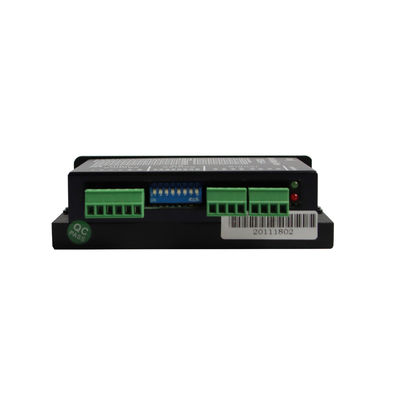

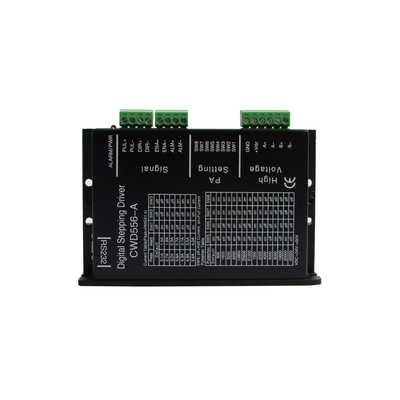

Présentation du CWD556-A:
Le CWD556-A est un pilote de moteur pas à pas 2 phases numérique de nouvelle génération, basé sur un processeur DSP 32 bits, la combinaison de la technologie anti-résonance, à faible bruit, à micro-pas et à faible élévation de température améliore considérablement les performances du moteur pas à pas moteur, a un faible bruit, de petites vibrations, une faible élévation de température et un couple à grande vitesse.Le pilote CWD556-A utilise la technologie PID adaptative en ligne, sans réglage manuel, peut générer automatiquement des paramètres optimaux pour différents moteurs et obtenir les meilleures performances.Plage de tension d'alimentation de 24VDC à 50VDC, adaptée à l'entraînement de divers moteurs pas à pas hybrides biphasés dont le courant de phase est inférieur à 5,6A.Le micropas peut être réglé de pas complet à 40 000 pas/tour et le courant de sortie peut être réglé de 2,1 A à 5,6 A ;avec réduction automatique du courant de ralenti, autotest, protection contre les surtensions, les sous-tensions et les surintensités.
Les caractéristiques deCWD556-A:
Haute performance, petit prix
Micro-pas
Réduction automatique du courant de repos
Signaux d'isolation optique E/S
Fréquence de réponse maximale jusqu'à 200Kpps
Faible élévation de température, mouvement fluide
Technologie PID adaptative en ligne
Demandes deCWD556-A:
Convient à une variété d'équipements et d'instruments d'automatisation à grande échelle.Par exemple : étiqueteuse, machine de découpe, machine d'emballage, traceur, machine de gravure, machines-outils CNC, etc.Il fonctionne toujours bien lorsqu'il est appliqué à des équipements qui nécessitent des vibrations faibles, un faible bruit, une haute précision et une grande vitesse.
Réglage actuel du pilote de moteur pas à pasCWD556-A
De pointe | RMS | SW1 | SW2 | SW3 |
DÉFAUT | DÉFAUT | À L'ARRÊT | À L'ARRÊT | À L'ARRÊT |
2.1A | 1.5A | SUR | À L'ARRÊT | À L'ARRÊT |
2.7A | 1.9A | À L'ARRÊT | SUR | À L'ARRÊT |
3.2A | 2.3A | SUR | SUR | À L'ARRÊT |
3.8A | 2.7A | À L'ARRÊT | À L'ARRÊT | SUR |
4.3A | 3.1A | SUR | À L'ARRÊT | SUR |
4.9A | 3.5A | À L'ARRÊT | SUR | SUR |
5.6A | 4.0A | SUR | SUR | SUR |
Qu'est-ce que la segmentation des conducteurs ?Quelle est la relation entre la vitesse du moteur pas à pas et la fréquence des impulsions ?
En raison de la structure unique du moteur pas à pas, il est marqué avec "l'angle de pas inhérent du moteur" lors de la sortie d'usine (par exemple, 0,9°/1,8°, indiquant que l'angle de rotation de chaque pas du demi-pas est 0,9° et celle de l'ensemble du pas est de 1,8°).
Cependant, dans de nombreux contrôles de précision et occasions, l'angle de pas entier est trop grand, affectant la précision du contrôle, et les vibrations sont trop importantes, de sorte que de nombreuses étapes sont nécessaires pour compléter un angle de pas naturel du moteur, qui est le soi-disant entraînement de subdivision, le dispositif électronique qui peut réaliser cette fonction est appelé pilote de subdivision.
Applications du pilote de moteur pas à pas
Il peut être appliqué dans une variété d'équipements et d'instruments d'automatisation à petite échelle, tels que la machine à étiqueter, la machine de découpe, la machine à emballer, la machine à dessiner, la machine à graver, la machine CNC, etc.Il fonctionne toujours bien lorsqu'il est utilisé dans des équipements nécessitant peu de vibrations, un faible bruit, une haute précision et une grande vitesse.
