Lieu d'origine: | Jiangsu, Chine (continent) |
Nom de marque: | Jkongmotor |
Certification: | CE, ROHS,ISO9001 |
Numéro de modèle: | JK86HSN |
Quantité de commande min: | 3-10PCS |
---|---|
Prix: | US$200~US$320 |
Détails d'emballage: | avec le carton d'exportation. grande quantité avec la palette |
Délai de livraison: | Pour des échantillons, 7-15 jours/pour le groupe, 15-25days |
Conditions de paiement: | T/T, paypal, Western Union, L/C |
Capacité d'approvisionnement: | 100000pcs/month |
Numéro de modèle: | Kits de moteur pas à pas de boucle bloquée de la NEMA 34 | Phase: | 2 |
---|---|---|---|
Actuel: | 6.0A | Tenir le couple: | 4.6N.m - 13N.m |
Résistance: | 0.27Ω - 0.44Ω | Inductance: | 2mH - 3.8mH |
Couple de détente: | 1.2kg.cm - 3.6kg.cm | Garantie: | 12 mois |
Lieu d'origine: | La Chine | Nombre d'avances: | 4 |
Mots clés: | kits de moteur pas à pas de 3axis 4axis | ||
Surligner: | 6A kit de commande numérique par ordinateur de la NEMA 34,86HSN kit de commande numérique par ordinateur de la NEMA 34,3 kit de moteur pas à pas de la NEMA 34 |

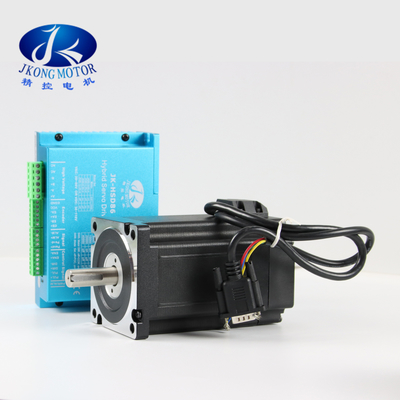

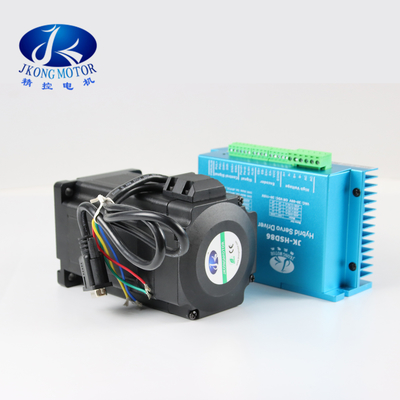

Le panneau d'adaptateur du logiciel 6A de 86HSN 4.6N.m 12N.m a fermé le kit de commande numérique par ordinateur du moteur pas à pas 3axis de boucle
Article | Caractéristiques |
Angle d'étape | 1.8° |
Hausse de la température | 80℃max |
Température ambiante | -20℃~+50℃ |
Résistance d'isolation | 100 MΩ mn, 500VDC |
Résistance diélectrique | 500VAC pour 1minute |
Jeu radial d'axe | 0.02Max. (450g-load) |
Jeu axial d'axe | 0.08Max. (450g-load) |
Force radiale maximale | 220N (20mm de la bride) |
Force axiale maximale | 60N |
Spécifications électriques de moteur pas à pas de boucle bloquée de la NEMA 34 :
Modèle non. | Angle d'étape | Longueur de moteur |
Actuel /Phase |
Résistance /Phase |
Inductance /Phase |
Tenir le couple | # des avances | Couple de détente | Inertie de rotor |
(°) | (L) millimètre | Ω | MH | N.m | Non. | Kg.cm | ² de g.cm | ||
JK86HSN45 | 1,8 | 78 | 6 | 0,27 | 2 | 4,6 | 4 | 1,2 | 1400 |
JK86HSN65 | 1,8 | 100 | 6 | 0,27 | 2,2 | 6,8 | 4 | 1,9 | 2200 |
JK86HSN85 | 1,8 | 115 | 6 | 0,36 | 3,8 | 8,5 | 4 | 2,4 | 2700 |
JK86HSN120 | 1,8 | 155 | 6 | 0,44 | 3,8 | 12,5 | 4 | 3,6 | 4000 |
En haut seulement pour les produits représentatifs, des produits de la demande spéciale peuvent être faits selon la demande de client. |
Caractéristiques du moteur Nema34 servo :
Application du moteur Nema34 servo :
Les moteurs pas à pas de JKONGMOTOR sont très utilisés dans la machine de gravure, traceur de coupe, machine textile, l'imprimante 3D, médicale
dispositifs, matériel d'éclairage d'étape, robot, machine de commande numérique par ordinateur, fontaine de musique et tout autre équipement automatique industriel.
conducteur de moteur pas à pas de boucle bloquée : JK-HSD86
Paramètre | Minute | Typique | Maximum | Unité | |
Tension d'entrée (JK-HSD86) | 20 | 36 48 | 50 | Volts continu | |
Tension d'entrée (JK-HSD86C) | 24 | 36 48 | 80 | Volts continu | |
Tension d'entrée (SC8680C) | 24VAC | 60AC | 80VAC 100VDC | VVDC | |
Courant de sortie | 0,1 | - | 10 (crête) | ||
Fréquence d'entrée d'impulsion | 0 | - | 200 | kilohertz | |
Courant de signal de logique | 7 | 10 | 16 | mA | |
Résistance d'isolement | 500 | - | - | MΩ |
Conducteur Parameters du moteur Nema34 servo :
Caractéristiques | |
Tension d'entrée | 24~80VAC/24~110VDC |
Courant de sortie | 2.4~7.2A (CRÊTE) |
Fréquence d'impulsion | 0~100KHz |
MicroSteps | 16 MicroSteps |
Utilisant l'environnement | -5~50℃, avoiddust, gaz corrosif de teperatureand élevé |
Environnement de stockage | -20~+80℃, évitent la lumière du soleil directe |
Paramètres appropriés d'alimentation d'énergie :
Modèle d'alimentation d'énergie | Tension d'entrée | Tension de sortie | Puissance | Poids | Taille |
S-300-48 | AC110V/220V | DC48V | 300W | 0.7kg | 215*115*50mm |
S-1000-48 | AC110V/220V | DC48V | 1000W | 1.5kg | 245*245*65mm |
S-360-60 | AC110V/220V | DC60V | 360W | 0.7kg | 215*115*50mm |
S-1200-60 | AC110V/220V | DC60V | 1200W | 1.5kg | 245*245*65mm |
Caractéristiques d'alimentation d'énergie :
Cette série de produits a la polyvalence forte et peut être appliquée à de divers types de produits tels que des lampes, la surveillance, la sécurité, le matériel de transmission, etc.
Vous pouvez recevoir :
1. 3Pcs moteur pas à pas de boucle bloquée de la NEMA 34 + alimentation de l'énergie 3Pcs + conducteur de 3PCS JK-HSD86 + d'autres pièces
2. 3Pcs moteur pas à pas de boucle bloquée de la NEMA 34 + alimentation de l'énergie 1Pcs + conducteur de 3PCS JK-HSD86 + d'autres pièces
Non. | Tension de sortie | Quantité de moteur | Quantité d'approvisionnement | Conducteur | Autre |
1 | 48V | moteur de la boucle 3pcs bloquée | 3pcs — — 300W | 3pcs -- JK-HSD86 | conseil + câble + usb |
2 | 48V | moteur de la boucle 3pcs bloquée | 1pcs — — 1000W | 3pcs -- JK-HSD86 | |
3 | 60V | moteur de la boucle 3pcs bloquée | 3pcs — — 360W | 3pcs -- JK-HSD86 | |
4 | 60V | moteur de la boucle 3pcs bloquée | 1pcs — — 1200W | 3pcs -- JK-HSD86 |
dessin de moteur pas à pas de boucle bloquée :
Détails de produit :
On réglé inclut le moteur pas à pas et le conducteur de pas avec le conseil + le câble + l'usb avec l'alimentation d'énergie
Garantie :
