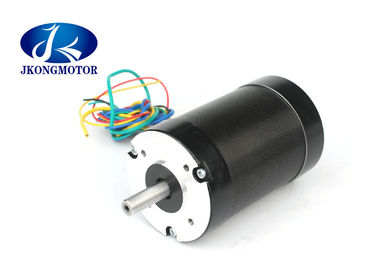

moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés

moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés

  • moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés
  • moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés
  • moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés
moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés
Détails sur le produit:
Lieu d'origine: Jiangsu, Chine (continent)
Nom de marque: Jkongmotor
Certification: CE, ROHS,ISO9001
Numéro de modèle: JK 80BLS
Conditions de paiement et expédition:
Quantité de commande min: 3-10PCS
Prix: US$19~US$48
Détails d'emballage: avec le carton d'exportation. grande quantité avec la palette
Délai de livraison: Pour des échantillons, 7-15 jours/pour le groupe, 15-25days
Conditions de paiement: T/T, paypal, Western Union, L/C
Capacité d'approvisionnement: 100000pcs/month
Contact
Description de produit détaillée
Axe: Simple Polonais: 8
tension évaluée: 48V Vitesse nominale: 3000RPM
Puissance évaluée: 110W - 440W Couple évalué: 0.35N.m - 1.4N.m
Courant évalué: 3A - 10.5A Longueur de moteur: 78mm - 138mm

moteur sans brosse rond 48V 310V 3000RPM de C.C de 80mm avec l'angle 120Degree électrique


1. Description de moteur électrique sans brosse de C.C :
Tension évaluée : 48V - 310V

Vitesse nominale : 1000RPM - 4000RPM



2. Spécifications de Genaral de moteur sans brosse rond de C.C de 80mm



 Article Spécifications
Type de enroulement Étoile
Angle à effet Hall angle électrique de 120 degrés
L'axe s'épuisent 0.025mm
Jeu radial 0.02mm@450g
Jeu d'extrémité 0.08mm@450g
Force de Max.radial forme de 115N @20mm la bride
Force de Max.axial 45N
Classe d'isolation Classe B
Résistance diélectrique 500VDC pour une minute
Résistance d'isolation 100MΩ mn, 500VDC





3. Spécifications électriques de moteur électrique sans brosse de C.C de 80mm :



    Modèle
Spécifications Unité JK80BLS01 JK80BLS02 JK80BLS03 JK80BLS04
Numéro de phase Phase 3
Nombre de Polonais Polonais 8
Tension évaluée Volts continu 48
Vitesse nominale T/MN 3000
Couple évalué N.m 0,35 0,7 1,05 1,4
Courant évalué Ampères 3 5,5 8 10,5
Puissance évaluée W 110 220 330 440
Couple maximal N.m 1,05 2,1 3,15 4,2
Courant de pointe Ampères 9 16,5 24 31,5
Dos E.M.F V/Krpm 13,5 13,3 13,1 13
Constante de couple N.m/A 0,13 0,127 0,126 0,124
Inertie de rotor g.c㎡ 210 420 630 840
Longueur du corps millimètre 78 98 118 138
Poids Kilogramme 1,4 2 2,6 3,2
Capteur Honeywell
Classe d'isolation B
Degré de protection IP30
Température de stockage -25~+70℃
Température de fonctionnement -15~+50℃
Humidité fonctionnante Rhésus de 85% ou au-dessous de 85% (non condensation)
Environnement de travail extérieur (aucune lumière du soleil directe), gaz non-corrosif,
Gaz ininflammable, aucun brouillard de pétrole, aucune poussière
Altitude 1000m ou au-dessous de 1000m



Conducteur assorti de moteur de BLDC : JKBLD300 JKBLD750

4. Dimensions de MOTEUR rond de bldc de 80mm : (Unit=mm)

moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés 0

moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés 1moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés 2moteur électrique sans brosse 80mm rond à haute tension 3000RPM 110W - 440W de C.C avec l'axe simple d'angle électrique de 120 degrés 3



5.Advantages des moteurs de BLDC



Un moteur de BLDC avec trois bobines sur le redresseur aura six fils électriques (deux à chaque bobine) s'étendant de ces bobines. Dans la plupart des réalisations trois de ces fils seront reliés intérieurement, aux trois fils restants s'étendant du corps de moteur (contrairement aux deux fils s'étendre du moteur balayé a décrit plus tôt). Le câblage dans la caisse de moteur de BLDC est plus compliqué que simplement reliant les terminaux positifs et négatifs des cellules de puissance ; nous regarderons plus étroitement comment ces moteurs travailler en la deuxième session de cette série. Ci-dessous, nous concluons en regardant les avantages de par des moteurs de BLDC.



Un grand avantage est efficacité, en tant que ces moteurs peut commander sans interruption à la force de rotation maximum (couple). Les moteurs balayés, en revanche, atteignent le couple maximum seulement à certains points dans la rotation. Pour qu'un moteur balayé fournisse le même couple comme modèle sans brosse, il devrait utiliser de plus grands aimants. C'est pourquoi même les petits moteurs de BLDC peuvent fournir la puissance considérable.



Le deuxième grand lié à l'avantage au premier-est contrôlabilité. Des moteurs de BLDC peuvent être commandés, utilisant des mécanismes de retour, à la livraison avec précision le couple et la vitesse de rotation désirés. Le contrôle de précision réduit consécutivement la consommation d'énergie et la génération de chaleur, et-dans des cas où les moteurs sont batterie - actionnée — rallonge la vie de batterie.



Les moteurs de BLDC offrent également la longévité élevée et la basse génération de bruit électrique, grâce au manque de brosses. Avec les moteurs balayés, les brosses et le commutateur portent vers le bas en raison du contact mobile continu, et produisent également des étincelles où le contact est établi. Le bruit électrique, en particulier, est le résultat des étincelles fortes qui tendent à se produire aux secteurs où les brosses passent au-dessus des lacunes dans le commutateur. C'est pourquoi des moteurs de BLDC sont souvent considérés préférables dans les applications où il est important d'éviter le bruit électrique.



6. Applications de moteur sans brosse de C.C :
Nos produits sont très utilisés dedans

  • imprimantes 3d
  • Routeurs de commande numérique par ordinateur
  • Machines de gravure
  • Contrôle d'éclairage d'étape
  • Surveillance de sécurité
  •
  • Matériel vidéo
  • Laserworkstation
  • Découpage de la machine
  • Bureautique
  • Jouet intelligent
  • Machines commandées de Digital
  • Instrument médical
  • L'autre équipement automatique
  •
